Vanne à guillotine : ouvrir ou fermer le passage
Une lame coulissante ouvre ou bloque la sortie. Précisez fermeture sous produit, charge de la colonne, étanchéité et place pour l’actionneur. Un ordre ne confirme pas la position réelle ; le retour de position compte dans une séquence automatique.
Une guillotine standard n’assure pas automatiquement dosage précis ou isolement étanche au gaz. Ces fonctions exigent une conception spécifiée.

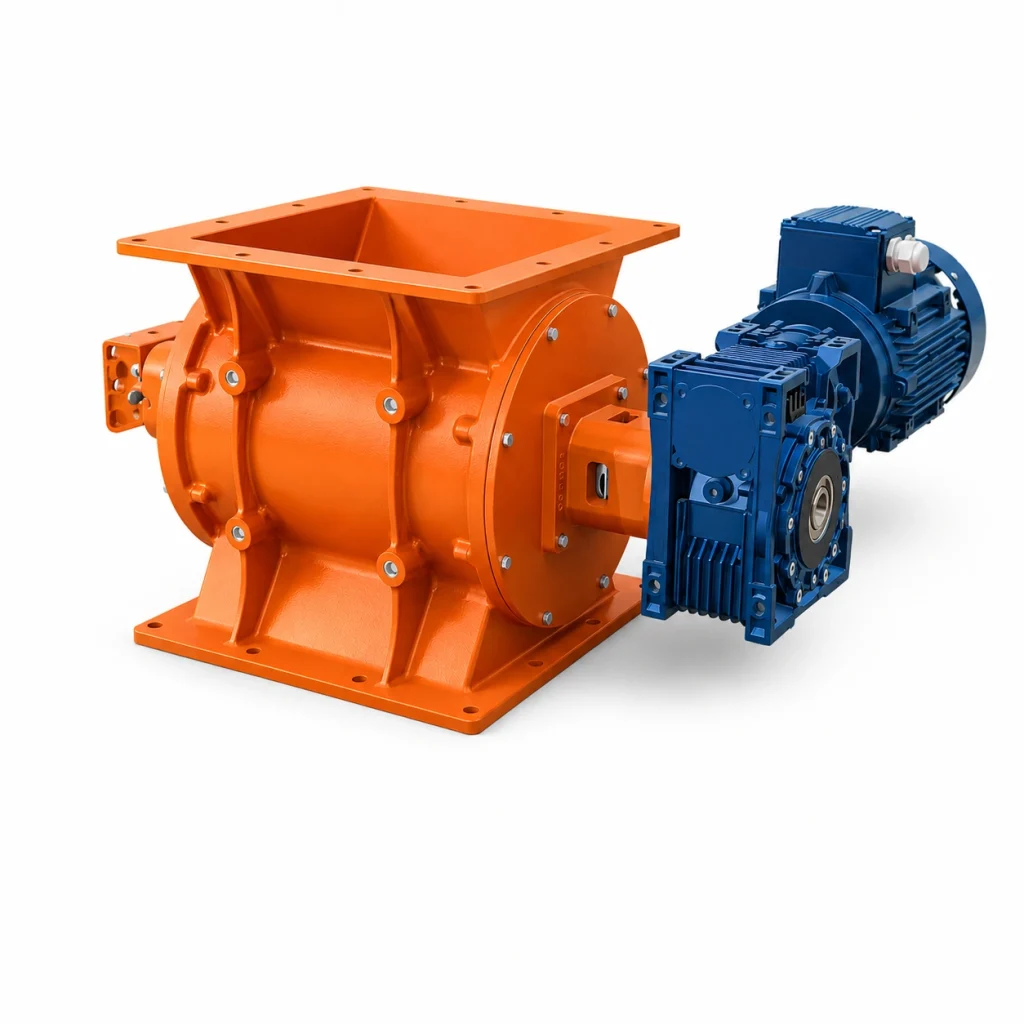

Écluse rotative : transférer par alvéoles
Le rotor déplace le produit dans des alvéoles successives. Débit, volume des alvéoles, remplissage, vitesse et masse volumique sont liés. Une différence de pression exige une exécution adaptée : fuites d’air et mise à l’air influencent le résultat.
Vérifiez particules, abrasion, température, jeux et nettoyage. Une écluse standard n’est pas automatiquement un dispositif d’isolement d’explosion ; cette fonction nécessite l’exécution certifiée et ses conditions d’installation.
Aiguillage : choisir la destination
L’aiguillage oriente le flux vers une autre sortie. Définissez voies, service gravitaire ou pneumatique, rétention et commutation après arrêt ou en écoulement. Confirmez le mode autorisé pour le modèle retenu.
Pour alimenter deux trémies, la commande doit confirmer le trajet choisi et la disponibilité du récepteur avant de démarrer le doseur amont. L’aiguillage ne pèse pas le lot.
Pour une offre
Spécifier toute la liaison
- Produit, granulométrie, débit normal et maximal.
- Dimensions, orientation et pression des raccords.
- Actionneur, retours de position et position en cas de défaillance.
- Étanchéité, usure, nettoyage et dégagement de maintenance.
Ciment et minéraux : abrasion. Agroalimentaire et alimentation animale : propreté et nettoyage. Chimie et plastiques : compatibilité et poussières. Choisissez chaque composant pour sa fonction et vérifiez la séquence complète.
Transmettez les données du produit et une photo ou un plan de l’installation pour définir les équipements et les raccordements.
Pour une installation existante, précisez fermeture incomplète, fuite de produit, débit irrégulier ou mauvais aiguillage, avec moment d’apparition, plaque et dimensions. Comparez les vannes à guillotine, écluses rotatives et aiguillages selon leur fonction. Indiquez énergie ou air disponible, retour de position et exigences de pesée ; voir le guide de dosage. La compatibilité de l’actionneur pneumatique et du contact de position doit être vérifiée pour l’ensemble.
