Zasuwa do Silosu

Przeciągnij prawym przyciskiem myszy, aby przesunąć model. Przeciągnij, aby obrócić. Użyj kółka myszy lub dwóch palców, aby powiększyć. Model przedstawia produkt, a nie potwierdzoną konfigurację zamówienia.

Zasuwa do Silosu

Magazynowanie i Rozładunek Silosów

Zasuwa do Silosu

Zasuwa do silosu służy do otwierania, zamykania lub odcinania przepływu suchych materiałów sypkich pod silosami, lejami, zbiornikami, zsypami i punktami połączenia z przenośnikami. eQUIP dostarcza zasuwy do silosów dla betoniarni, cementowni, terminali cementowych, zakładów suchej zaprawy, linii transportu proszków oraz przemysłowych systemów obsługi materiałów sypkich.

  • Kod produktu EQP-SGV
Omów ten produkt Obejrzyj istniejący film produktu

Konfiguracja i przydatność wymagają technicznej oceny materiału i warunków pracy.

Opis produktu

Zasuwa do silosu wykorzystuje przesuwaną płytę, która kontroluje przejście materiału. Gdy płyta zostaje wsunięta w tor przepływu, wylot zostaje zamknięty i rozładunek materiału zatrzymuje się. Gdy płyta zostaje cofnięta, materiał może przepływać przez otwór. Taka prosta i solidna konstrukcja sprawdza się przy suchych proszkach, granulatach i materiałach sypkich, takich jak cement, popiół lotny, wapno, proszki mineralne, piasek i kruszywa.

W zależności od zastosowania zasuwa może być wykonana jako zasuwa ręczna, zasuwa pneumatyczna lub zasuwa elektryczna. Konstrukcja może być skonfigurowana według rodzaju materiału, wymaganej wydajności przepływu, wymiaru wylotu, pozycji montażowej, wymagań dotyczących uszczelnienia, typu napędu i układu instalacji.

Co Robi Zasuwa do Silosu

Zasuwa do silosu zapewnia odcięcie lub otwarcie przepływu materiału w systemach transportu suchych materiałów sypkich. Zwykle montuje się ją pod silosami, lejami, zbiornikami i bunkrami albo na wlotach i wylotach przenośników ślimakowych, aby kontrolować przepływ materiału w punkcie rozładunku.

W systemach cementu i proszków taka zasuwa przesuwna może być stosowana przed przenośnikami ślimakowymi, zaworami obrotowymi, urządzeniami załadunkowymi, systemami ważenia lub innymi urządzeniami procesowymi. Pomaga odizolować przepływ materiału podczas pracy, konserwacji, czyszczenia lub awaryjnego zatrzymania.

Kluczowe Zalety

  • Odcinanie przepływu materiałów sypkich pod silosami, lejami i zbiornikami
  • Odpowiednia do cementu, popiołu lotnego, wapna, proszków, granulatów, piasku i kruszyw
  • Przesuwana płyta dla prostej funkcji otwierania i zamykania
  • Możliwość wykonania jako zasuwa ręczna, pneumatyczna lub elektryczna
  • Odpowiednia do rozładunku silosów i wylotów lejów
  • Pomaga izolować przepływ materiału przed przenośnikami lub urządzeniami procesowymi
  • Solidna konstrukcja do przemysłowych systemów materiałów sypkich
  • Możliwość indywidualnej konfiguracji wlotu, wylotu i kołnierzy
  • Opcje uszczelnienia do aplikacji proszkowych i kontroli pyłu
  • Możliwość integracji z automatyką w zależności od typu napędu

Warsztat i zastosowanie

Zdjęcia produktu

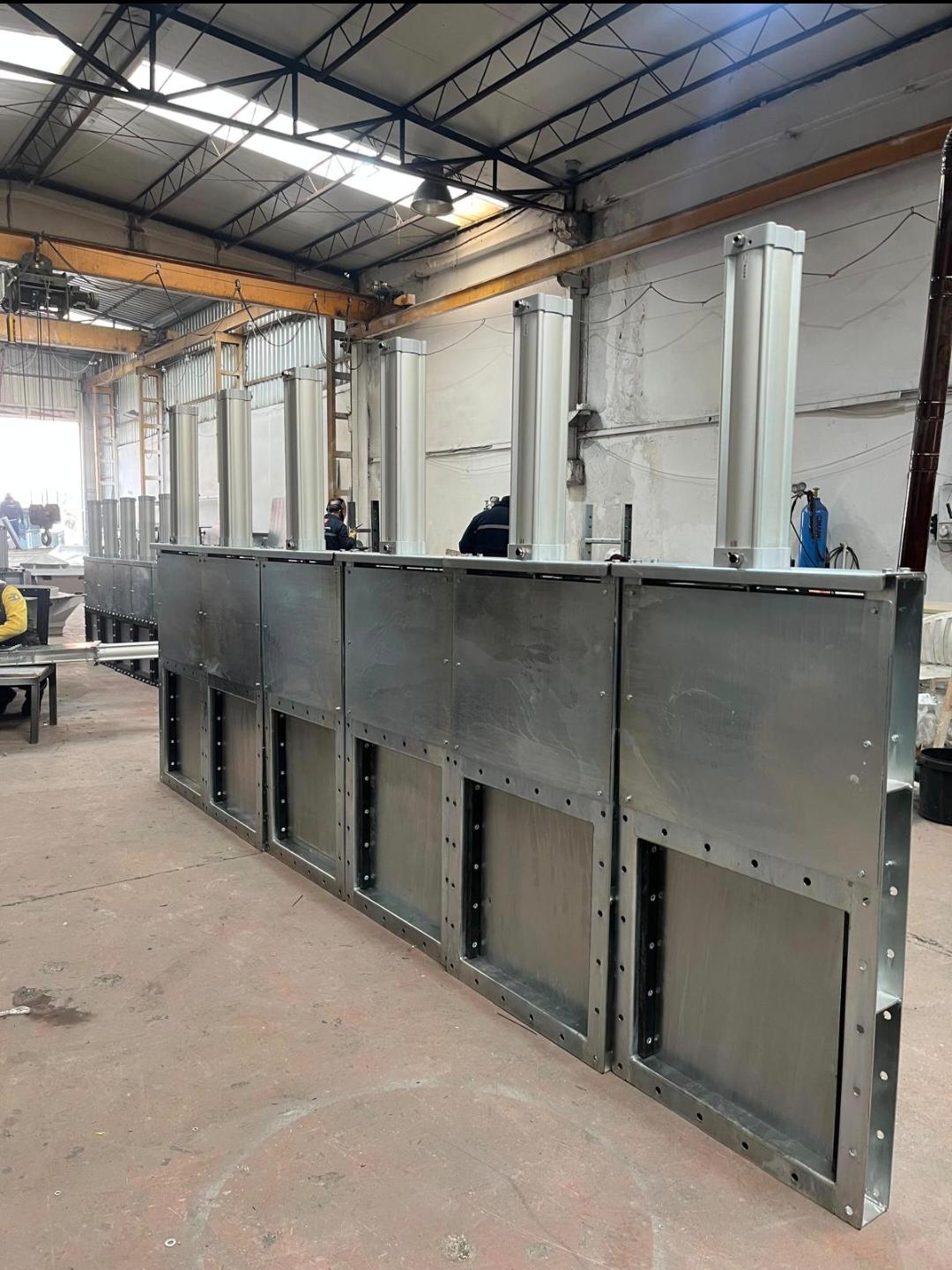

Slide gate valve for dry bulk material flow control
Slide gate valve used to control dry bulk material flow under silos and hoppers.

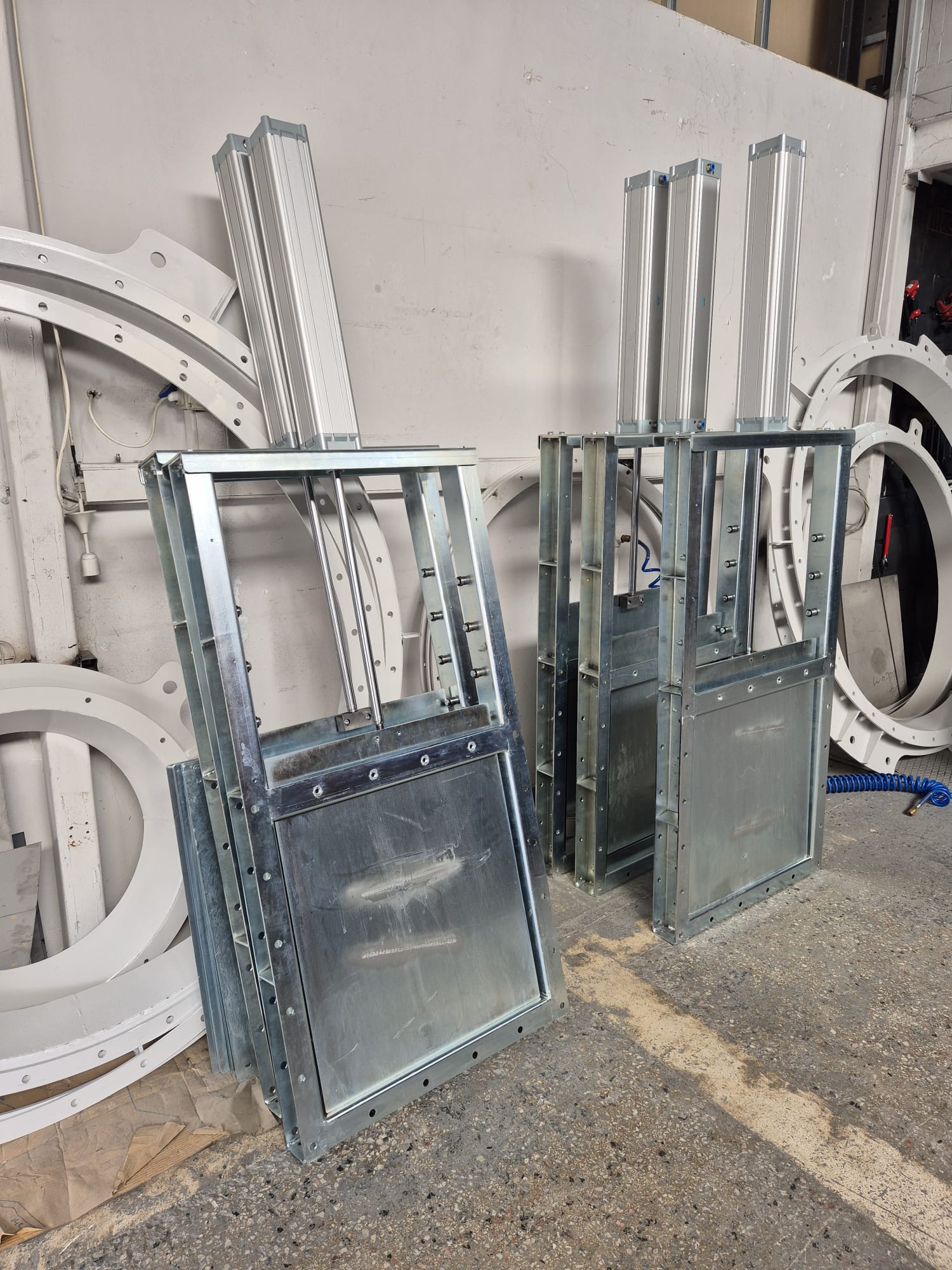

Manual slide gate valve for silo discharge systems
Manual slide gate valve for silo, hopper and bunker outlet applications.

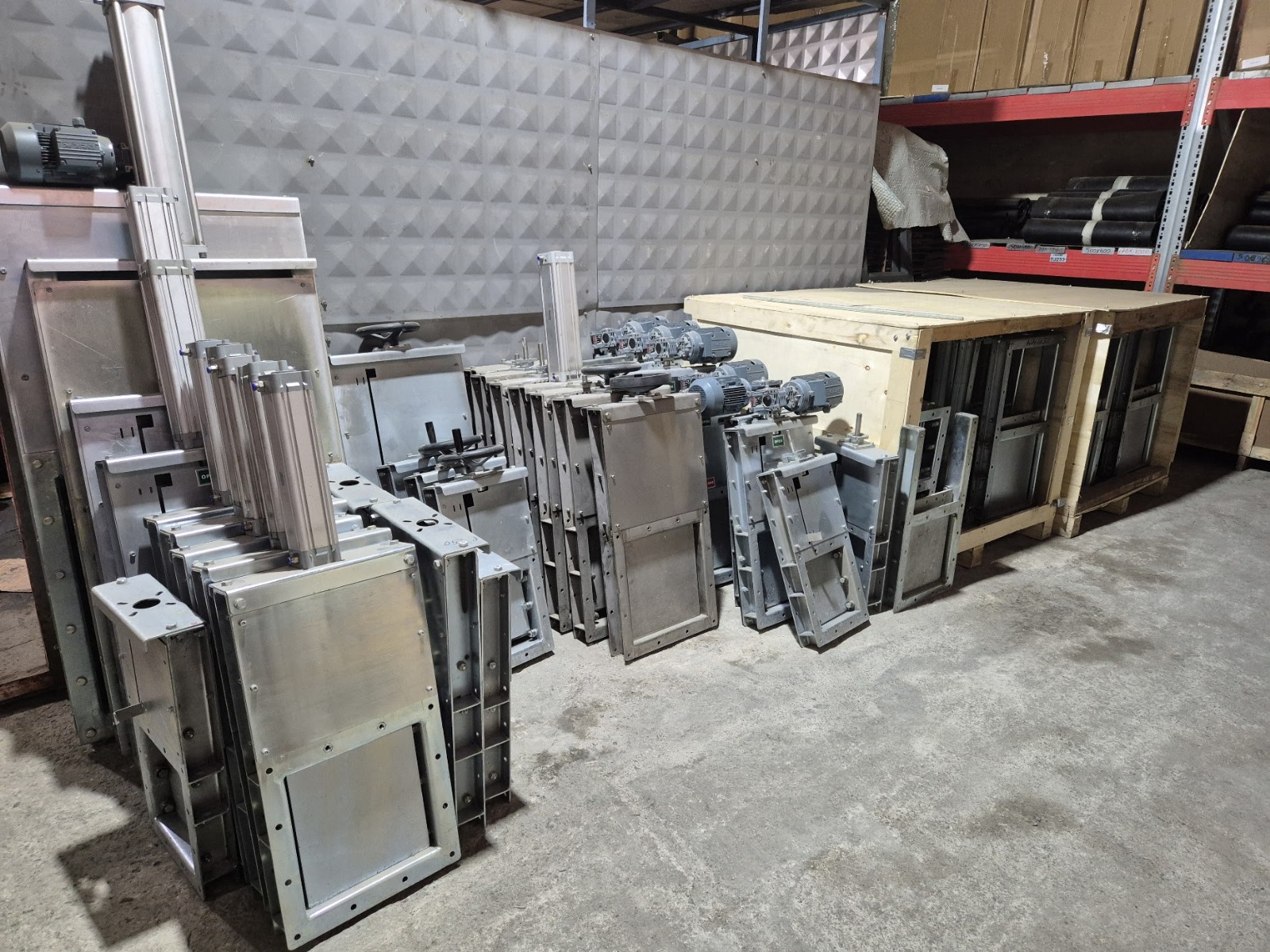

Industrial slide gate valve for powder handling equipment
Industrial slide gate valve for dry powder and granule flow isolation.

Istniejące zdjęcia eQUIP. Pokazują typ produktu, a nie potwierdzoną konfigurację zamówienia.

Zasuwa do Silosu

Zastosowanie

Zastosowania

  • Rozładunek silosów cementu
  • Wyloty silosów popiołu lotnego i wapna
  • Punkty rozładunku lejów i zbiorników
  • Izolacja wlotów i wylotów przenośników ślimakowych
  • Systemy transportu suchych proszków i materiałów sypkich
  • Betoniarnie
  • Terminale cementowe
  • Zakłady suchej zaprawy
  • Linie transportu kruszyw
  • Systemy dozowania i ważenia proszków
  • Urządzenia załadunkowe i punkty transferowe
  • Przemysłowe systemy transportu materiałów sypkich

Wyposażenie i opcje

Konfiguracje Opcjonalne

  • Zasuwa ręczna
  • Zasuwa pneumatyczna
  • Zasuwa elektryczna
  • Zasuwa przesuwna do materiałów sypkich
  • Zasuwa nożowa do materiałów sypkich
  • Konstrukcja ze stali węglowej lub stali nierdzewnej
  • Indywidualne kołnierze wlotowe i wylotowe
  • Otwory kwadratowe lub prostokątne
  • Opcje uszczelnienia do aplikacji proszkowych
  • Płyta przesuwna i system prowadzenia według rodzaju materiału
  • Opcje wskazania pozycji
  • Podłączenie do szafy sterowniczej lub PLC w wersjach automatycznych
  • Konfiguracje do silosów, lejów i przenośników
  • Wymiary projektowe na zapytanie

Dokumenty i wsparcie techniczne

Katalog ogólny jest publiczny. Rysunki i karty zamówienia są dostępne tylko dla uprawnionych kont.

Przeglądaj publiczny katalog

Omów ten produkt

Moje zamówienia i dokumenty

Dostępne są tylko dokumenty przypisane do Twojego konta dla konkretnego zamówienia i urządzenia. Zatwierdzenie konta nie zapewnia dostępu do dokumentów.

Moje zamówienia i dokumenty

Jak dobrać

Elastyczność Techniczna

Dobór zasuwy do silosu zależy od właściwości materiału, wymiaru wylotu, wymaganej wydajności przepływu, pozycji montażowej, częstotliwości pracy, wymagań dotyczących uszczelnienia i metody napędu. eQUIP może skonfigurować zasuwy do silosów, wylotów lejów, połączeń z przenośnikami ślimakowymi, systemów załadunku i przemysłowych linii transferowych.

Dla materiałów proszkowych, takich jak cement, popiół lotny i wapno, uszczelnienie oraz kontrola pyłu są ważnymi elementami projektu. Dla materiałów granulowanych, takich jak piasek, kruszywa lub produkty mineralne, korpus zasuwy, płyta przesuwna i system prowadzenia powinny być dobrane zgodnie z obciążeniem materiałem i warunkami ścierania. Napęd pneumatyczny lub elektryczny można zastosować wtedy, gdy wymagana jest zdalna obsługa albo automatyzacja.

Zapytanie ofertowe

Zapytanie ofertowe

Konfiguracja i przydatność wymagają technicznej oceny materiału i warunków pracy.

Omów ten produkt

Pytania kupujących

Pytania kupujących

FAQ

Co to jest zasuwa do silosu?

Zasuwa do silosu to urządzenie odcinające przepływ suchych materiałów sypkich, które wykorzystuje przesuwaną płytę do otwierania lub zamykania przejścia materiału. Stosuje się ją pod silosami, lejami, zbiornikami i przy połączeniach z przenośnikami.

Gdzie stosuje się zasuwę do silosu?

Zasuwy do silosów stosuje się przy silosach cementu, silosach popiołu lotnego, silosach wapna, lejach, zbiornikach, połączeniach z przenośnikami ślimakowymi, liniach transportu proszków, systemach kruszyw i przemysłowych punktach transferu materiału.

Czym różni się zasuwa do silosu od przepustnicy motylkowej?

Zasuwa do silosu wykorzystuje przesuwaną płytę do otwarcia lub zamknięcia przejścia materiału. Przepustnica motylkowa wykorzystuje obracającą się tarczę. Zasuwy są często wybierane do wylotów silosów, rozładunku lejów i aplikacji, w których odpowiednie jest liniowe odcięcie przepływu.

Czy zasuwa do silosu może być pneumatyczna?

Tak. Zasuwa pneumatyczna może być wyposażona w siłownik pneumatyczny do zdalnej obsługi i automatyzacji. Wersje ręczne oraz elektryczne mogą być również dobrane według wymagań projektu.

Czy zasuwa do silosu nadaje się do cementu i proszków?

Tak. Zasuwy do silosów mogą być stosowane do cementu, popiołu lotnego, wapna, proszków mineralnych i innych suchych materiałów sypkich. Opcje uszczelnienia i szczegóły konstrukcyjne należy dobrać według poziomu zapylenia, przepływu materiału i warunków pracy.

Czy można ją połączyć z przenośnikiem ślimakowym?

Tak. Zasuwy do silosów są często montowane na wlotach lub wylotach przenośników ślimakowych, aby odizolować przepływ materiału przed konserwacją, czyszczeniem lub kontrolą procesu.

Co wpływa na cenę zasuwy do silosu?

Cena zależy od wymiaru zasuwy, materiału korpusu, typu otworu, układu uszczelnienia, metody napędu, konstrukcji kołnierzy, właściwości materiału i indywidualnych wymagań projektu.
