Wymiar wykroju zwoju
Podaj wymiary gotowego zwoju. Kalkulator poda płaski pierścień do wycięcia z blachy: zewnętrzną i wewnętrzną średnicę cięcia, wycinek do usunięcia i masę blachy. Suwakiem sam wygniesz pierścień w zwój; przeciągnij model, aby go obrócić.
Wpisz wartości dodatnie; średnica zewnętrzna musi być większa od średnicy wału.
- Zewnętrzna Ø cięcia
- 299,7 mm
- Wewnętrzna Ø cięcia
- 125,7 mm
- Wycinek do usunięcia
- 44,9°
- Rozwarcie wycinka na krawędzi zewn.
- 114,3 mm
- Szerokość pierścienia
- 87,0 mm
- Zwoje na komplet
- 24 szt.
- Zwoje razem
- 24 szt.
- Masa blachy na zwój
- 2,00 kg
- Masa blachy razem
- 47,9 kg
Wymiar teoretyczny z geometrii linii śrubowej; naddatek na formowanie dolicza się osobno i musi go potwierdzić inżynier. Masa płaskiego wykroju po usunięciu wycinka.
Zapytaj o ofertę na zwoje w tym wymiarzeSegmenty zwojów ślimaka · Spirale ciągłe do przenośników ślimakowych
Kalkulator Ilości i Masy Segmentowego Pióra Ślimaka
To narzędzie podaje wstępne oszacowanie wymaganej liczby segmentowych piór ślimaka oraz przybliżonej masy materiału.

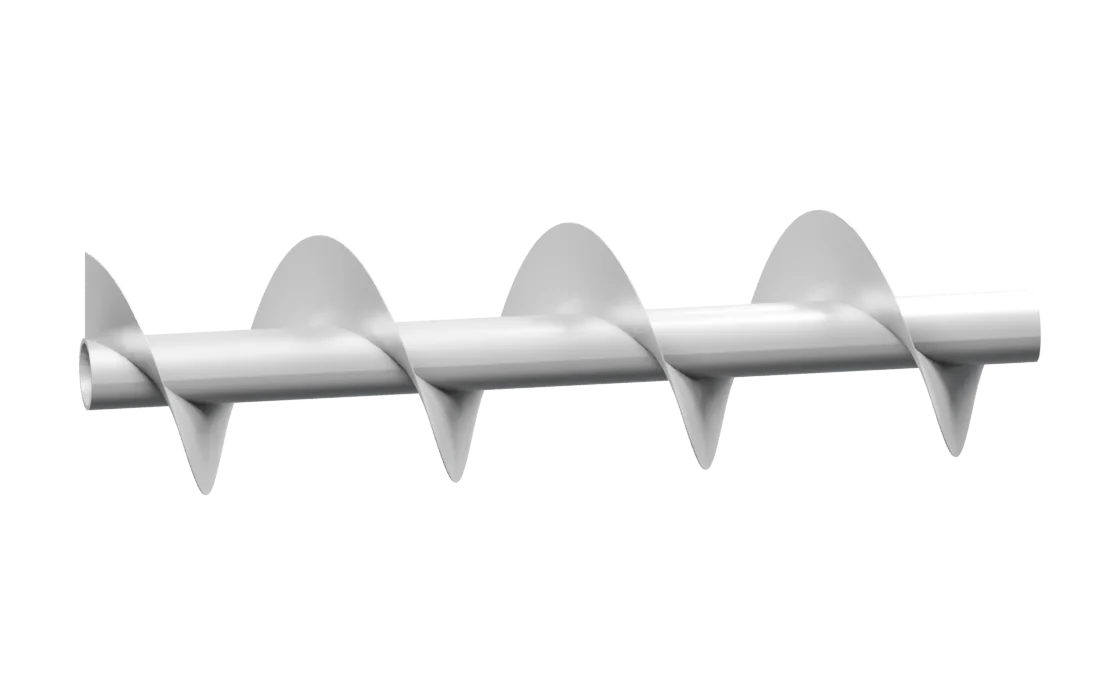

Podgląd 3D Segmentowego Pióra
Obracaj, przybliżaj i sprawdzaj model 3D interaktywnie.
Krok 1: Wprowadź Gotowe Wymiary
Krok 2: Wybierz Materiał i Ilość Zestawów
Masa jest szacowana z pola płaskiego pierścienia i grubości. Nie jest to rozwinięcie do wycinania ani zweryfikowana geometria uformowanego zwoju. Nie uwzględnia formowania, przycinania ani odpadów.
