Stockage et Déchargement des Silos
Silo à Ciment Soudé
Les silos à ciment soudés eQUIP sont fabriqués en capacités de 40, 60, 80 et 100 tonnes, avec des capacités intermédiaires adaptées à votre projet. Échelle, garde-corps, pieds et tuyauterie de remplissage sont standard. Chaque silo est apprêté, peint et livré en une seule pièce.
- Fabriqué par eQUIP
- Code produit EQP-SILO-W
La configuration et l’adéquation nécessitent une analyse technique de votre matériau et des conditions de fonctionnement.
Présentation du produit
Le silo à ciment soudé comporte une enveloppe en tôle d’acier soudée et un cône inférieur de décharge pour le stockage du ciment. Le choix de la capacité tient compte de la consommation quotidienne, du remplissage, de l’espace disponible et des conditions de transport.
Le silo est fabriqué d’une seule pièce en atelier et livré prêt à installer. Cette solution convient aux projets fixes dont le site peut recevoir le corps complet ; pour de plus grandes capacités ou un transport limité, comparez le silo à ciment boulonné.
Atelier et application

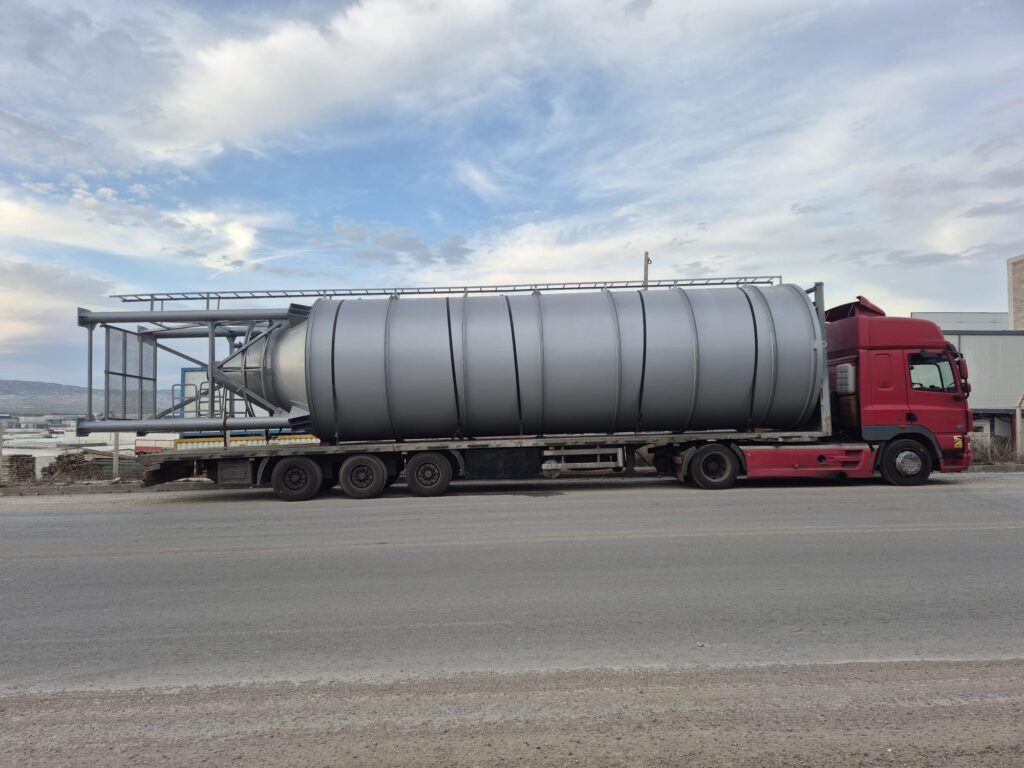

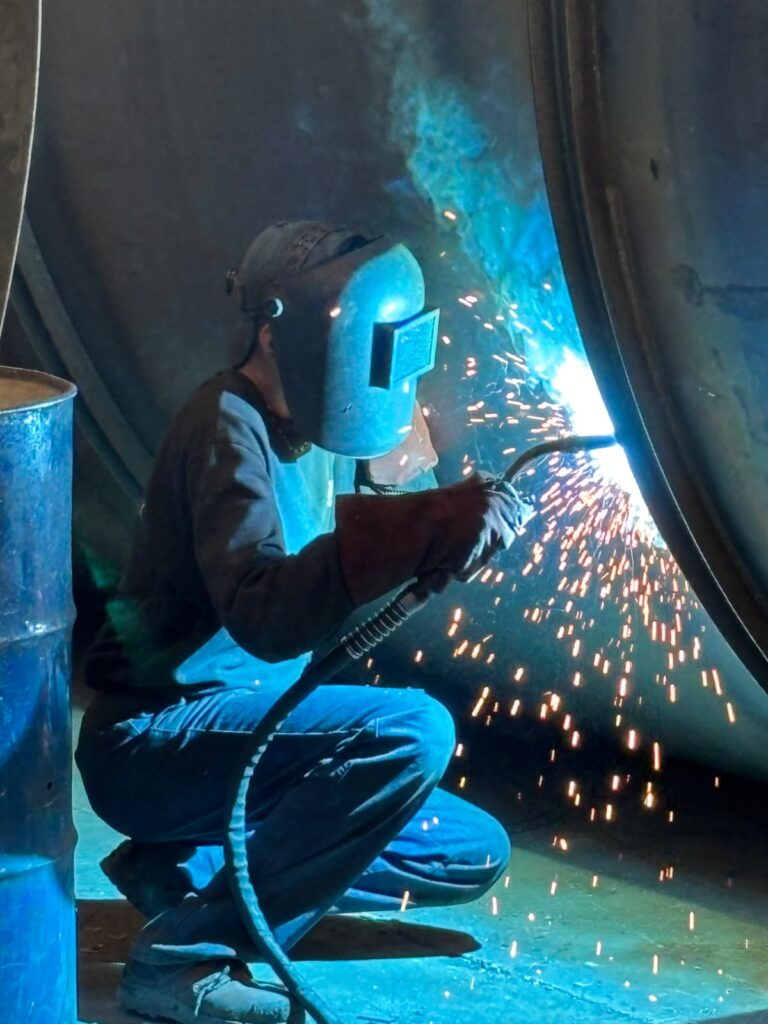

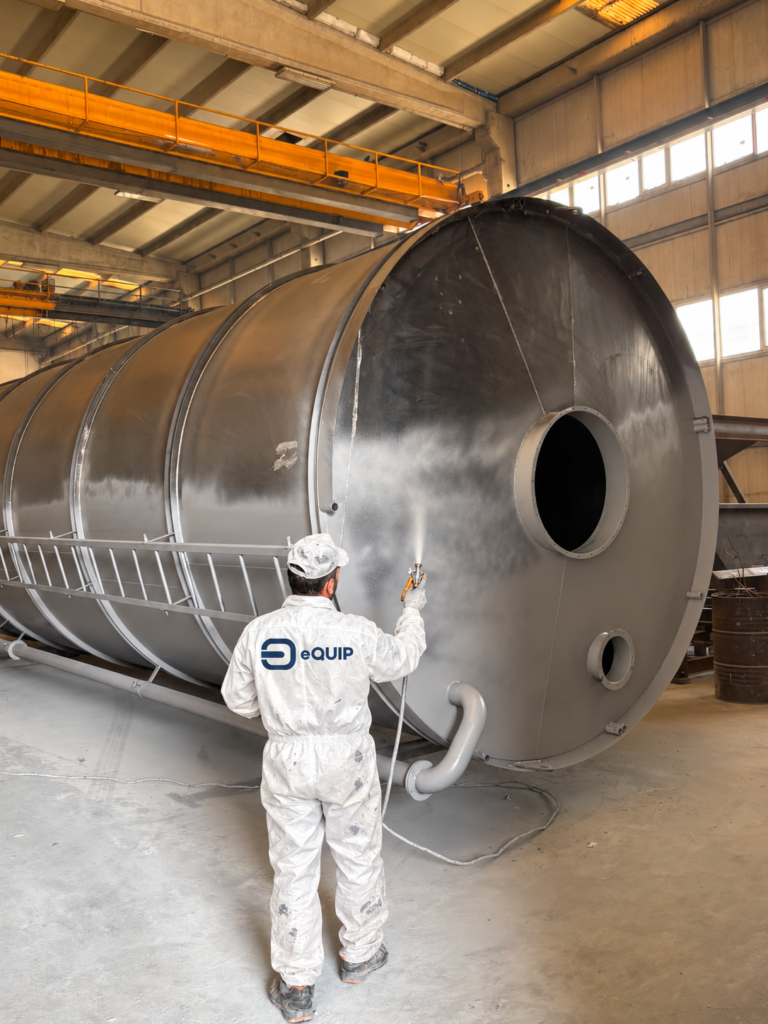

Photos de fabrication et d’expédition
Applications
Applications
Matériaux stockés
- Ciment
- Cendres volantes
- Chaux
- Gypse et autres poudres minérales, après vérification de la masse volumique apparente et de l’écoulement
Installations types
- Centrales à béton
- Terminaux cimentiers et lignes de manutention du ciment
- Mines et traitement des poudres minérales
- Sites industriels stockant des poudres sèches
La capacité en tonnes dépend de la masse volumique apparente : un même silo contient moins de chaux que de ciment. Envoyez les données du matériau pour vérifier le volume utile.
Données techniques
| Caractéristique | Spécification |
|---|---|
| Capacité de stockage de ciment | 40, 60, 80 et 100 tonnes ; capacités intermédiaires sur demande |
| Construction | Construction soudée en tôle d’acier |
| Épaisseur de tôle du cône de décharge | 6 mm |
| Première virole cylindrique au-dessus du cône | 5 mm |
| Viroles supérieures suivantes | 4 mm |
| Livraison et montage | Livré en une seule pièce ; montage à la charge du client |
Valeurs indicatives. La sélection finale est confirmée dans l’offre. Source: Caractéristiques produit eQUIP
Documents et assistance technique
Le catalogue général est public. Les plans et fiches de commande sont réservés aux comptes autorisés.
Consulter le catalogue publicDocuments produit
- Fiche technique (PDF) Silo à ciment soudé · PDF · 4 pages
Mes commandes et documents
Seuls les documents attribués à votre compte pour une commande et un équipement précis sont disponibles ici. La validation du compte ne donne pas accès aux documents.
Mes commandes et documentsVues du silo et zones d’épaisseur
La capacité en tonnes dépend de la masse volumique apparente du ciment. Les dimensions finales et les détails de fabrication propres au projet sont confirmés lors du devis. Ces épaisseurs ne remplacent pas une note de calcul structurel ni une approbation de fabrication spécifique au projet.
Comment choisir
Comment choisir un silo à ciment soudé
- Définissez le besoin de stockage de ciment : 40, 60, 80 ou 100 tonnes, ou une capacité intermédiaire adaptée au projet.
- Vérifiez l’espace disponible pour l’implantation et les raccordements aux équipements de remplissage et de vidange.
- Prévoyez l’itinéraire, l’accès au site et les moyens de déchargement pour une livraison en une seule pièce. Le montage est à la charge du client.
- Précisez le filtre, le capteur de niveau et la vanne souhaités en option, ainsi que le besoin éventuel de sablage en complément du primaire et de la peinture standard.
Demander un devis
Informations pour votre devis
- Capacité de stockage de ciment souhaitée en tonnes et masse volumique apparente, si connue.
- Pays et ville de livraison, accès au site et moyens de déchargement.
- Espace disponible et plan d’implantation, si disponible.
- Filtre, capteur de niveau et vanne nécessaires ; informations sur les équipements raccordés.
- Préparation de surface particulière demandée en complément du primaire et de la peinture standard.
Questions des acheteurs
Questions fréquentes
Peut-on fabriquer des capacités intermédiaires ?
Oui. Outre les capacités de 40, 60, 80 et 100 tonnes, des capacités intermédiaires peuvent être fabriquées selon les besoins du client.
Où les épaisseurs de tôle changent-elles ?
Le cône est en 6 mm, la première virole au-dessus du cône en 5 mm et les viroles supérieures suivantes en 4 mm.
Le filtre et le capteur de niveau sont-ils inclus ?
Le filtre, le capteur de niveau et la vanne sont en option. Échelle, garde-corps, pieds et tuyauterie de remplissage sont standard.
Qui réalise le montage ?
Le silo est livré en une seule pièce. Le montage est à la charge du client.
Le sablage est-il possible ?
Oui. Le sablage peut être demandé en complément du primaire et de la peinture standard.
